نظام شبكي مسطح على شكل حرف T للأسقف المعلقة

نظام شبكي مسطح على شكل حرف T للأسقف المعلقة

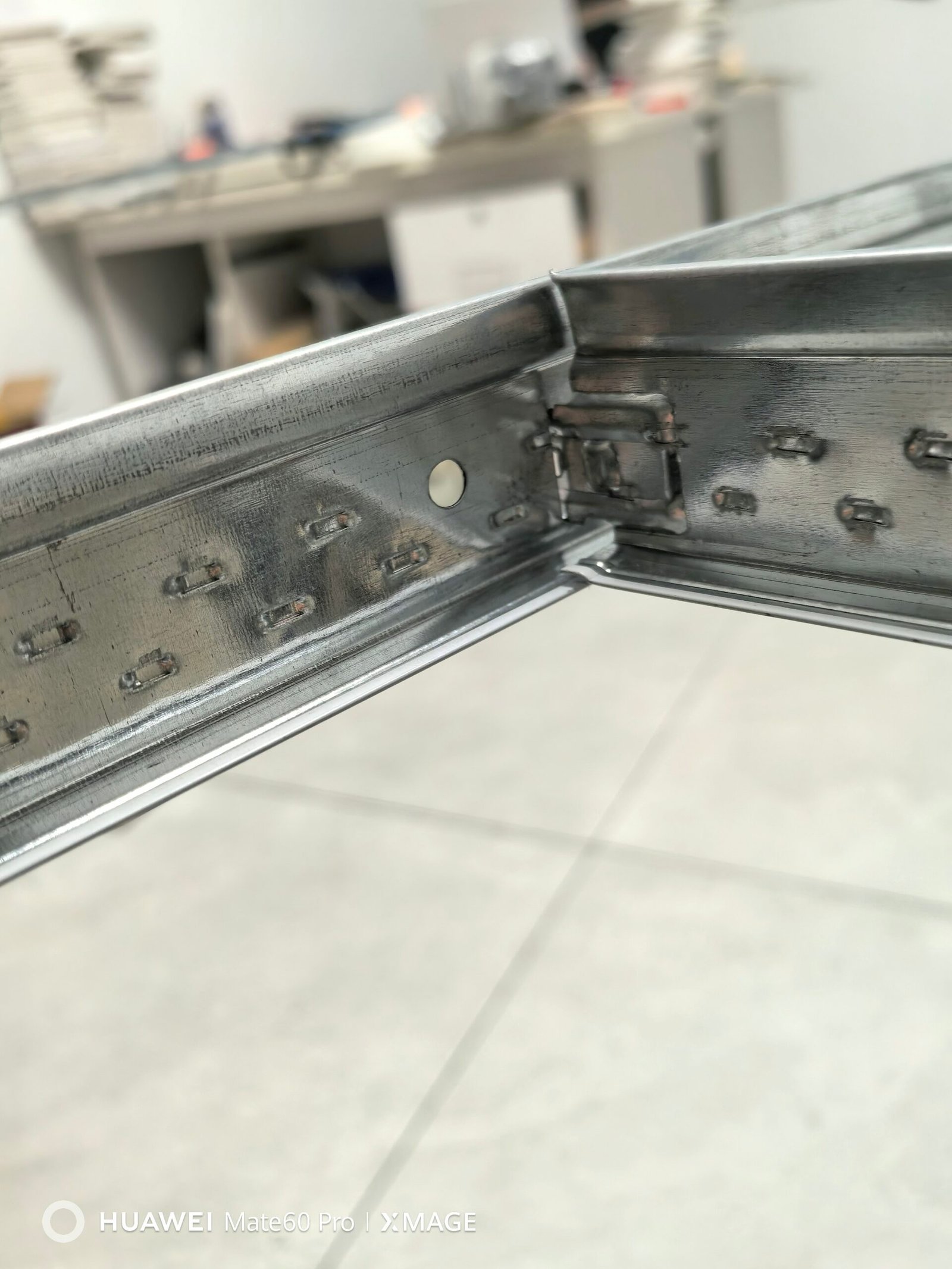

توفر شركة GXBM أنظمة شبكية مسطحة على شكل حرف T بأبعاد 15 مم و24 مم لاستخدامها في الأسقف المعلقة. وقد صُمم هذا النظام لدعم بلاطات السقف الجبسية المصنوعة من مادة PVC، وبلاطات السقف المصنوعة من الألياف المعدنية، وألواح السقف المصنوعة من الألياف المعدنية، بالإضافة إلى الألواح المعيارية الأخرى المتوافقة مع هذا النظام.

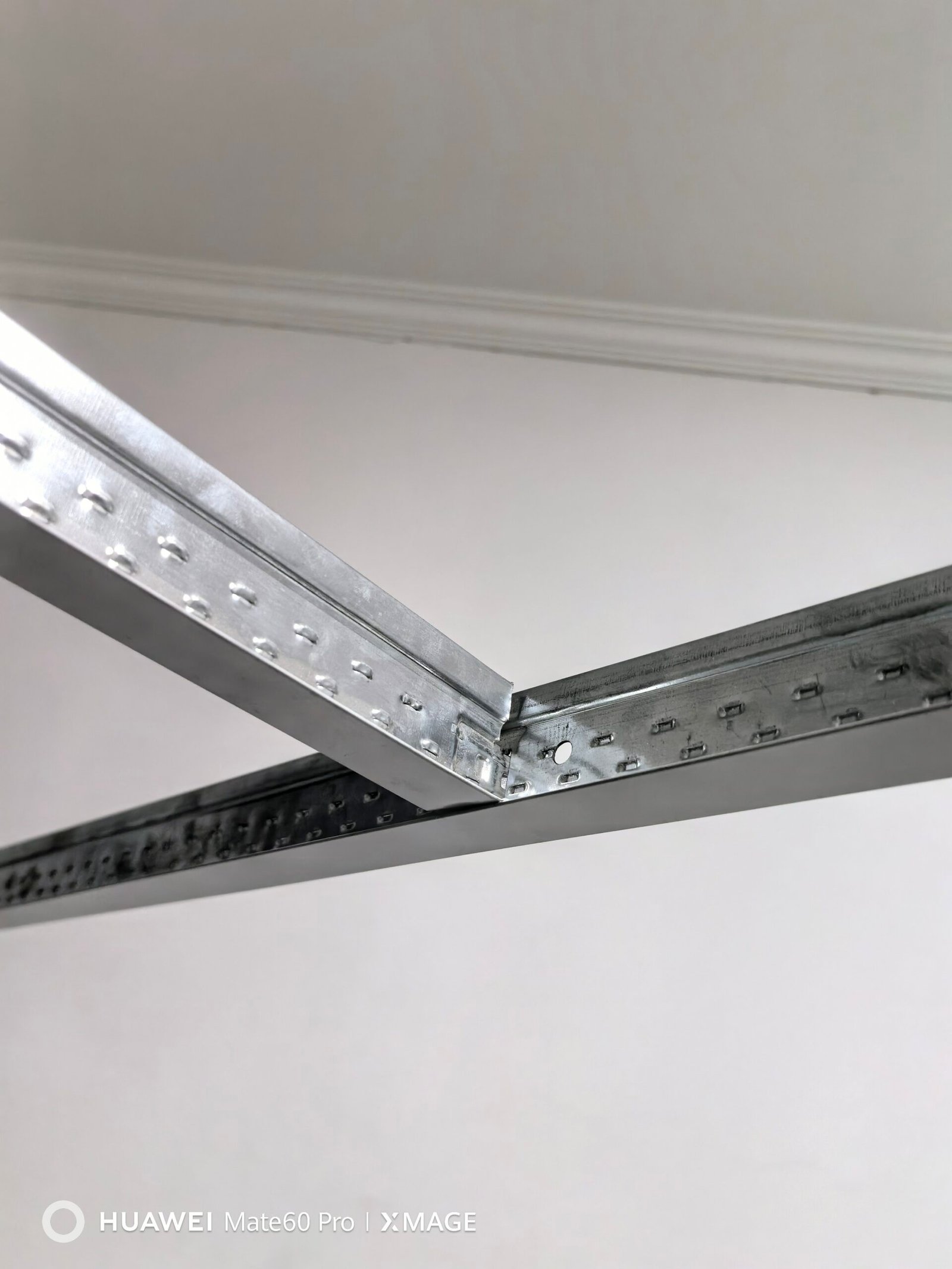

يتألف نظام شبكي «T» الكامل للسقف عادةً من قضبان «T» رئيسية، وقضبان «T» عرضية طويلة، وقضبان «T» عرضية قصيرة، وزوايا تثبيت على الحائط. تترابط هذه المكونات لتشكل هيكلاً معياريًا مستقرًا يدعم ألواح السقف، مع توفير إمكانية الوصول إلى المساحة الموجودة فوق السقف المعلق.

تتوفر ارتفاعات مختلفة للمقاطع، وعروض الأوجه الظاهرة، والأطوال، وسماكات الفولاذ، وتشطيبات الأسطح، وفقًا لوحدة السقف، وحافة اللوحة، وتصميم التركيب، ومتطلبات المشروع.

ما هو نظام الشبكة ذات القضبان على شكل حرف T؟

نظام الشبكة على شكل حرف T، الذي يُعرف أيضًا باسم شبكة السقف على شكل حرف T، أو الشبكة المكشوفة على شكل حرف T، أو نظام شبكة السقف المعلق، هو هيكل معدني خفيف الوزن يُعلَّق أسفل السقف الهيكلي. وتُثبَّت ألواح السقف في الفتحات التي تشكلها القضبان الرئيسية والقضبان العرضية.

يمكن أن يبلغ عرض الجزء السفلي المرئي من القضيب على شكل حرف T 24 ملم أو 15 ملم. توفر الشبكة ذات العرض 24 ملم خطًا ظاهرًا قياسيًا، بينما تضفي الشبكة ذات العرض 15 ملم مظهرًا أضيق وأكثر أناقة على السقف. يجب أن تتوافق الشبكة المختارة مع حجم بلاطة السقف ونوع الحافة وتصميم المشروع.

مكونات النظام

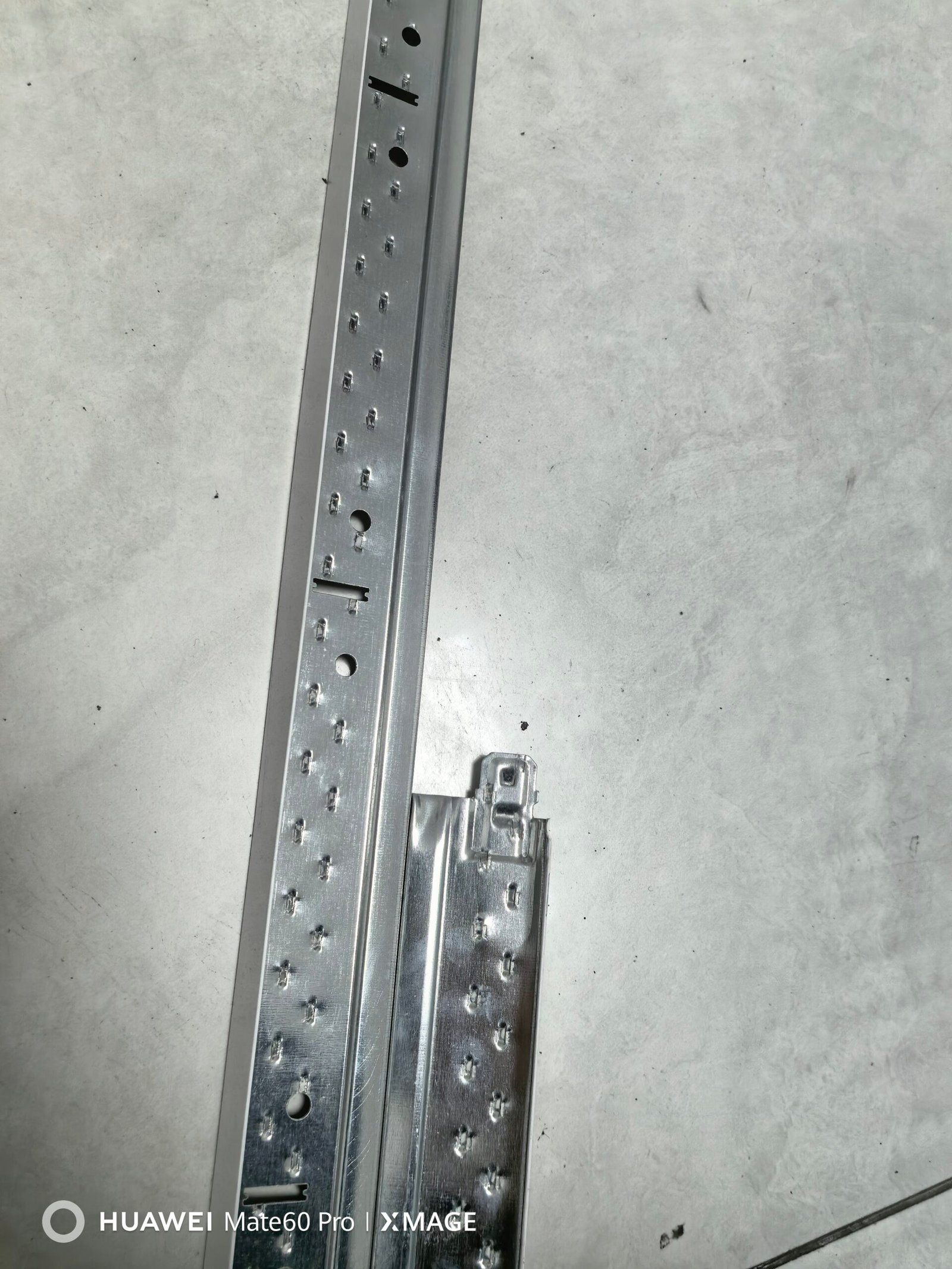

التي شيرت الرئيسي

يشكل الحامل الرئيسي الخطوط الداعمة الأساسية لشبكة السقف. ويتم تعليقه من السقف الهيكلي باستخدام أسلاك تعليق أو قضبان مناسبة أو ملحقات تعليق معتمدة.

تي شيرت كروس طويل

يربط العارضة المتقاطعة الطويلة بين العوارض الرئيسية ويحدد التباعد المعياري الأساسي لألواح السقف.

تي شورت كروس قصير

يربط القضيب المتقاطع القصير بين القضبان المتقاطعة الطويلة لإكمال وحدات السقف المربعة الشائعة، مثل التخطيطات ذات الأبعاد الاسمية 600 × 600 مم أو 610 × 610 مم.

زاوية الجدار

يتم تركيب زاوية الحائط حول محيط الغرفة لدعم حواف نظام السقف المعلق وإضفاء اللمسة النهائية عليها.

المواصفات الفنية

العنصر	الخيارات المتاحة
نوع المنتج	نظام شبكي مسطح على شكل حرف T
المواد	الفولاذ المجلفن
عرض الوجه المكشوف	15 ملم أو 24 ملم
سماكة الفولاذ	0.30 مم، 0.35 مم أو 0.40 مم
المكونات	الوصلة الرئيسية، والوصلة المتقاطعة الطويلة، والوصلة المتقاطعة القصيرة، وزاوية الحائط
وحدات الشبكة الشائعة	الأبعاد الاسمية: 600 × 600 مم، و600 × 1200 مم، و610 × 610 مم، و610 × 1220 مم
التطبيقات	بلاطات السقف الجبسية المصنوعة من مادة PVC، وبلاطات السقف المصنوعة من الألياف المعدنية، وألواح السقف المعيارية المتوافقة معها
التخصيص	عرض المقطع، وارتفاعه، وطوله، وسماكته، ولونه، ونوع التشطيب، وطريقة التعبئة

مواصفات الشبكة المسطحة ذات القضبان على شكل حرف T مقاس 24 مم

المكوّن	حجم الملف الشخصي	الأطوال المتوفرة
التي شيرت الرئيسي	32 × 24 ملم	3000 أو 3600 أو 3660 ملم
التي شيرت الرئيسي	38 × 24 ملم	3000 أو 3600 أو 3660 ملم
تي شيرت كروس طويل	26 × 24 ملم	1200 أو 1220 ملم
تي شيرت كروس طويل	28 × 24 ملم	1200 أو 1220 ملم
تي شيرت كروس طويل	32 × 24 ملم	1200 أو 1220 ملم
تي شيرت كروس طويل	38 × 24 ملم	1200 أو 1220 ملم
تي شورت كروس قصير	26 × 24 ملم	600 أو 610 ملم
تي شورت كروس قصير	28 × 24 ملم	600 أو 610 ملم
تي شورت كروس قصير	32 × 24 ملم	600 أو 610 ملم
تي شورت كروس قصير	38 × 24 ملم	600 أو 610 ملم
زاوية الجدار	20 × 20 ملم	3000 أو 3050 أو 3600 أو 3660 ملم
زاوية الجدار	22 × 22 ملم	3000 أو 3050 أو 3600 أو 3660 ملم
زاوية الجدار	24 × 24 ملم	3000 أو 3050 أو 3600 أو 3660 ملم

مواصفات الشبكة المسطحة ذات القضبان على شكل حرف T مقاس 15 مم

المكوّن	حجم الملف الشخصي	الأطوال المتوفرة
التي شيرت الرئيسي	32 × 15 ملم	3000 أو 3050 أو 3600 أو 3660 ملم
تي شيرت كروس طويل	32 × 15 ملم	1200 أو 1220 ملم
تي شورت كروس قصير	32 × 15 ملم	600 أو 610 ملم
زاوية الجدار	20 × 20 ملم	3000 أو 3050 أو 3600 أو 3660 ملم
زاوية الجدار	22 × 22 ملم	3000 أو 3050 أو 3600 أو 3660 ملم
زاوية الجدار	24 × 24 ملم	3000 أو 3050 أو 3600 أو 3660 ملم

تُعرض أبعاد المقاطع على النحو التالي: الارتفاع × عرض الوجه الظاهر × الطول. ويجب التأكد من الأبعاد النهائية وسماكة الفولاذ وفقًا للوحة السقف المختارة وتصميم المشروع.

ألوان الأسطح وتشطيباتها

• لون أبيض بلمسة نهائية مسطحة
• لون أسود بلمسة نهائية غير لامعة
• طلاء أزرق مقاوم لبصمات الأصابع
• طلاء ذهبي مقاوم لبصمات الأصابع
• تشطيب مرآة فضي
• تشطيب بلمعة ذهبية
• تشطيب خشبي فاتح
• تشطيب خشبي داكن
• ألوان وتشطيبات أخرى مخصصة وفقًا لمتطلبات الطلب

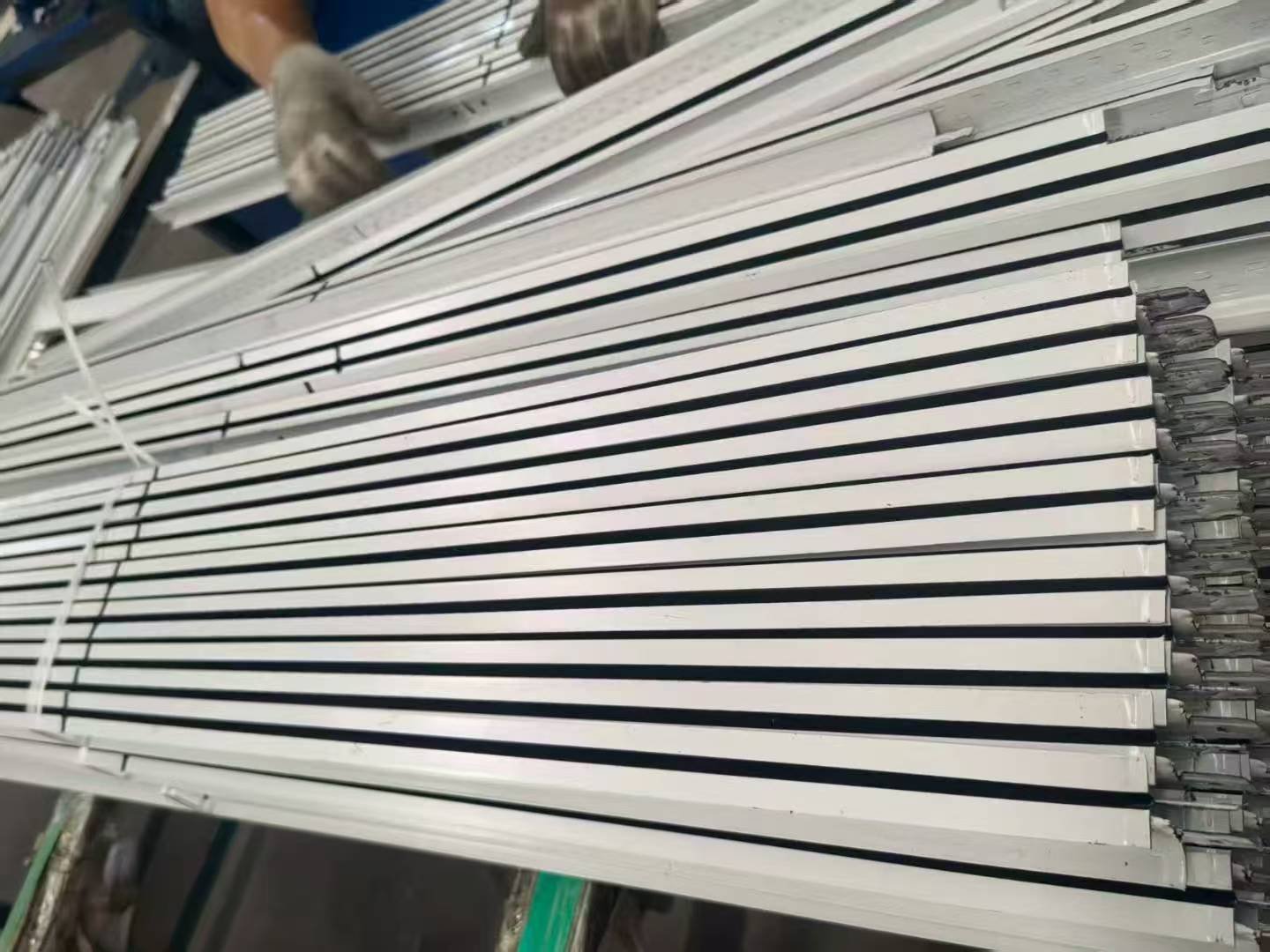

ألواح السقف المتوافقة

يمكن استخدام نظام الشبكة المسطحة ذات القضبان على شكل حرف T مع بلاطات السقف المتوافقة المصنوعة من الجبس والبلاستيك (PVC)، وبلاطات السقف المصنوعة من الألياف المعدنية، وألواح السقف المصنوعة من الصوف المعدني، وبلاطات السقف العازلة للصوت، وغيرها من ألواح السقف المعيارية القابلة للتركيب.

تشمل المقاسات الاسمية الشائعة لوحدات الشبكة 600 × 600 مم، و600 × 1200 مم، و610 × 610 مم، و610 × 1220 مم. قد تشمل الأبعاد الفعلية لألواح السقف 595 × 595 مم، و603 × 603 مم، و595 × 1195 مم، أو أحجامًا أخرى مصممة لتناسب وحدة الشبكة المختارة.

قبل تقديم الطلب، يجب على المشترين التأكد من طول بلاطة السقف وعرضها وسماكتها ونوع حوافها وحجم الوحدة وعرض الشبكة الظاهرة المطلوب. وقد تتطلب الألواح ذات الحواف المربعة والحواف المائلة مقاطع شبكية مختلفة.

كيفية اختيار شبكة T-Bar المناسبة

• اختر واجهة مكشوفة بعرض 24 مم للحصول على مظهر السقف المعلق القياسي ومساحة دعم أوسع للوحات.
• اختر واجهة مكشوفة بعرض 15 مم للحصول على خطوط شبكية مرئية أضيق وأكثر دقة.
• يرجى التأكد مما إذا كان المشروع يستخدم وحدة سقف مقاس 600 مم أم 610 مم.
• قم بمطابقة أطوال القضبان الرئيسية والقضبان المتقاطعة مع الوحدة المطلوبة وتصميم الغرفة.
• اختر فولاذًا بسماكة 0.30 مم أو 0.35 مم أو 0.40 مم وفقًا لمواصفات المنتج المتفق عليها.
• تأكد من نوع حافة لوح السقف قبل تحديد عرض الوجه الظاهر.
• استخدم مكونات متوافقة من نفس مواصفات الشبكة لضمان التثبيت والمحاذاة بشكل صحيح.

الميزات الرئيسية

• خيارات الأسطح المسطحة المكشوفة مقاس 15 مم و24 مم
• هيكل من الصلب المجلفن
• خيارات سماكة الفولاذ: 0.30 مم، و0.35 مم، و0.40 مم
• تتوفر قطع التوصيل الرئيسية، وقطع التوصيل العرضية الطويلة، وقطع التوصيل العرضية القصيرة، وزوايا الجدار
• متوافق مع أنظمة الأسقف المصنوعة من الجبس والبولي فينيل كلوريد (PVC) والألياف المعدنية
• أطوال متعددة للمكونات، سواءً بالمقاييس المترية أو الإمبراطورية
• تركيب سريع بالتشابك
• ألواح سقف قابلة للإزالة لتسهيل الوصول لأغراض الصيانة
• ألوان متنوعة، وتشطيبات عاكسة، وتشطيبات بمظهر الخشب
• تتوفر ملفات تعريف مخصصة وعبوات مخصصة وفقًا لمتطلبات الطلب

دليل التثبيت

الخطوة 1: التأكد من تصميم السقف

يرجى التحقق من أبعاد الغرفة، وارتفاع السقف، ووحدة الألواح، ونوع الحواف، ومواقع الإضاءة، وفتحات توزيع الهواء، ومواقع لوحات الوصول قبل البدء في التركيب.

الخطوة 2: تركيب الزوايا الجدارية

حدد خط محيط مستوٍ وقم بتركيب زوايا الجدران بإحكام في جميع أنحاء الغرفة وفقًا لتصميم المشروع.

الخطوة 3: تركيب نقاط التعليق

قم بتثبيت أسلاك تعليق أو قضبان تعليق مناسبة في السقف الهيكلي. ويجب أن تتوافق المسافات بين نقاط التعليق مع تصميم المشروع والمتطلبات المحلية المعمول بها.

الخطوة 4: تركيب وتسوية الوصلات الثلاثية الرئيسية

قم بتوصيل وتعليق القضبان الرئيسية على شكل خطوط متوازية. اضبط نقاط التعليق حتى تصبح الشبكة الرئيسية مستقيمة ومستوية.

الخطوة 5: توصيل القضبان المتقاطعة

قم بتركيب قطع التوصيل المتقاطعة الطويلة والقصيرة لتشكيل الفتحات المعيارية المطلوبة مقاس 600 مم أو 610 مم. تأكد من أن جميع نقاط التثبيت قد تم تثبيتها بالكامل.

الخطوة 6: تركيب بلاطات السقف

ضع بلاطات السقف المصنوعة من الجبس أو الألياف المعدنية والمغطاة بطبقة من البولي فينيل كلوريد (PVC) بعناية داخل الشبكة المكتملة. تحقق من محاذاة الألواح، ودعم الحواف، واتساق خطوط الشبكة المرئية.

الخطوة 7: فحص النظام بعد الانتهاء من تركيبه

تأكد من أن الشبكة مستوية، وأن الوصلات محكمة، وأن بلاطات السقف مدعومة بشكل صحيح. قم بتنظيف السطح المكشوف بقطعة قماش ناعمة بعد التركيب.

مراقبة الجودة

يمكن إجراء فحص الجودة وفقًا لمواصفات الطلب المؤكدة. وتشمل بنود الفحص الشائعة ما يلي:

• ارتفاع المقطع العرضي وعرض السطح الظاهر
• طول المكون وسماكة الفولاذ
• الاستقامة واتساق الأبعاد
• توافق قفل القضيب الرئيسي والقضيب المتقاطع
• هيكل من الصلب المجلفن وحالة السطح المكشوف
• اتساق اللون والتشطيب
• الخدوش السطحية، والتشوهات، والحواف التالفة
• حماية الكرتون والمنصات النقالة والبضائع أثناء التحميل

التطبيقات

• مباني المكاتب وقاعات الاجتماعات
• المستشفيات ومرافق الرعاية الصحية
• المدارس والمباني التعليمية
• الفنادق والمطاعم
• مراكز التسوق والمساحات المخصصة للتجزئة
• المطارات ومرافق النقل
• المباني العامة والممرات
• الأسقف المعلقة في المباني السكنية
• مشاريع التجديد التجاري

التعبئة والتغليف وتوريد الصادرات

يتم تعبئة القضبان الرئيسية والقضبان المتقاطعة وزوايا الجدران بشكل منفصل لحماية استقامتها ونقاط التثبيت وأسطحها المكشوفة أثناء النقل. ويمكن مناقشة خيارات التعبئة في الصناديق الكرتونية والتعبئة على المنصات الخشبية والتعبئة المخصصة للتصدير وفقًا للمقاطع المحددة والكميات ومتطلبات الشحن.

للحصول على عرض أسعار دقيق، يرجى تقديم المعلومات التالية: عرض الوجه الظاهر المطلوب، وارتفاع المقطع الجانبي، وأطوال المكونات، وسماكة الفولاذ، ونوع التشطيب السطحي، وحجم بلاط السقف، وكمية الطلب.

قيود الاستخدام المهمة

• هذا المنتج مخصص لألواح الأسقف المعلقة المعيارية، وهو ليس نظام دعم هيكلي ثقيل.
• يجب توفير دعامات مستقلة لمصابيح الإضاءة ومعدات تكييف الهواء وغيرها من الخدمات الثقيلة، عندما يتطلب ذلك تصميم المشروع.
• يجب أن تتوافق مسافات الشبكة ومسافات الشماعات وطرق التثبيت مع متطلبات البناء المحلية وتصميم السقف المعتمد.
• لا تخلط بين الوصلات الرئيسية والوصلات المتقاطعة غير المتوافقة من أنظمة قفل مختلفة.
• يعتمد الأداء المقاوم للتآكل على طلاء الفولاذ، وتشطيب السطح، والبيئة الداخلية، وظروف التركيب.

الأسئلة الشائعة

ما هو نظام الشبكة ذات القضبان على شكل حرف T؟

نظام الشبكة على شكل حرف T هو هيكل معدني معلق يتكون من قضبان رئيسية على شكل حرف T، وقضبان عرضية على شكل حرف T، وزوايا حائطية. وهو يدعم ألواح السقف المعيارية المثبتة أسفل السقف الهيكلي.

ما الفرق بين شبكات T-bar مقاس 15 مم و24 مم؟

يشير القياس إلى السطح السفلي المرئي للقضيب على شكل حرف T. حيث تُنتج الشبكة ذات المسافة 15 ملم خطاً أضيق، في حين توفر الشبكة ذات المسافة 24 ملم سطحاً مكشوفاً أوسع وفقاً للمعايير القياسية. ويعتمد الخيار الصحيح على حافة بلاطة السقف وتصميمها.

هل يمكن استخدام الشبكة مع بلاطات السقف الجبسية المصنوعة من مادة PVC؟

نعم. يمكن استخدام هذا النظام مع بلاطات السقف الجبسية المصنوعة من مادة PVC المتوافقة معه. ويجب التأكد من حجم اللوحة ونوع الحافة ووحدة الشبكة قبل تقديم الطلب.

هل يمكن استخدامه مع بلاطات السقف المصنوعة من الألياف المعدنية؟

نعم. يمكن توفير أنظمة مقاس 15 مم و24 مم على حد سواء لاستخدامها مع بلاطات السقف المصنوعة من الألياف المعدنية المتوافقة. وقد تتطلب الحواف المربعة والمنحنية استخدام مقاطع مختلفة.

ما هي سماكات الفولاذ المتوفرة؟

تشمل سماكات الفولاذ المتوفرة 0.30 مم و0.35 مم و0.40 مم. ويعتمد الاختيار النهائي على المنتج المؤكد ومواصفات المشروع.

ما الفرق بين المكونات مقاس 600 مم وتلك مقاس 610 مم؟

تُستخدم هذه المكونات في وحدات السقف المختلفة التي تتبع النظام المتري أو الإمبراطوري. ويجب اختيار طول المكون وفقًا للأبعاد الفعلية لبلاطات السقف وتصميم الشبكة المطلوب.

هل يمكن تخصيص الألوان والتشطيبات؟

نعم. تتوفر تشطيبات باللون الأبيض والأسود، ومقاومة بصمات الأصابع، ومرآوية، وبتصميم يشبه الخشب. ويمكن مناقشة الألوان والتشطيبات الأخرى وفقًا لمتطلبات الطلب.

كيف أحسب الكمية المطلوبة؟

تعتمد الكمية المطلوبة على أبعاد الغرفة، ووحدة الشبكة، والمسافة بين الوصلات الرئيسية على شكل حرف «T»، وطول المحيط، وتصميم المشروع. يرجى إرسال مساحة السقف وتصميمه إلينا لإجراء حساب المكونات وتقديم عرض الأسعار.

منتج متعلق بالسقف

للحصول على حل متكامل للأسقف المعلقة، يرجى الاطلاع على بلاط الأسقف الجبسي PVC ويرجى التأكد من مطابقة حجم البلاط ونوع الحواف ووحدة الشبكة على شكل حرف T قبل تقديم الطلب.

اطلب عرض أسعار لنظام الشبكة T-Bar

يرجى إرسال المساحة الإجمالية للسقف، وحجم الألواح، وعرض الواجهة (15 مم أو 24 مم)، وارتفاع المقطع الجانبي، وأطوال المكونات، وسماكة الفولاذ، وتشطيب السطح، والكمية المطلوبة إلى شركة GXBM. وسنقوم بتأكيد أنواع القضبان الرئيسية والقضبان المتقاطعة وزوايا الجدران المناسبة، بالإضافة إلى تفاصيل التعبئة والعرض السعري.
